PULSAR ELLIPSE 500 - Onduleur MGE UPS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Onduleur (UPS) line-interactive
Marque	MGE UPS SYSTEMS
Modèle	PULSAR ELLIPSE 500
Puissance apparente	500 VA
Puissance active	300 W
Tension d’entrée nominale	230 V
Fréquence d’entrée	50/60 Hz
Nombre de prises de sortie	4 à 6 prises (selon version)
Types de prises	Schuko ou CEE 7/5
Ports de communication	1 port USB, 1 port série RS-232
Protection ligne de données	Oui (ports RJ11/RJ45 pour téléphone/réseau)
Logiciel de supervision	Solution-Pac (compatible Windows, Linux, Mac OS)
Dimensions (L x P x H)	300 x 140 x 250 mm
Poids	6 kg
Autonomie typique (pleine charge)	5 à 10 minutes
Fonctions principales	Régulation de tension, protection contre les surtensions, arrêt sécurisé du système
Entretien et nettoyage	Débrancher l’onduleur et nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Ne pas ouvrir l’appareil. Remplacer la batterie par un professionnel uniquement.
Pièces détachées et réparabilité	Batterie de rechange disponible. Contacter le service après-vente MGE.
Informations générales	Onduleur conçu pour protéger les équipements électroniques sensibles (PC, serveur, NAS).

FOIRE AUX QUESTIONS - PULSAR ELLIPSE 500 MGE UPS

Comment installer l’onduleur PULSAR ELLIPSE 500 ?

Branchez l’onduleur sur une prise secteur, connectez vos équipements aux prises de sortie, puis allumez l’onduleur. Pour la supervision, raccordez le port USB ou série à votre ordinateur et installez le logiciel Solution-Pac.

Quelle est l’autonomie de la batterie ?

L’autonomie varie selon la charge. À pleine charge (300 W), elle est d’environ 5 à 10 minutes. Une charge plus légère prolonge l’autonomie.

Comment remplacer la batterie ?

La batterie interne n’est pas remplaçable par l’utilisateur. Contactez un technicien agréé MGE UPS SYSTEMS pour le remplacement.

Puis-je utiliser l’onduleur avec un générateur ?

Il est déconseillé car la fréquence et la tension du générateur peuvent être instables. Utilisez de préférence une source secteur stable.

Comment protéger ma ligne téléphonique ?

Branchez votre ligne téléphonique ou réseau sur les ports data line protection situés à l’arrière de l’onduleur. Utilisez le câble fourni.

Le logiciel Solution-Pac est-il compatible avec macOS ?

Oui, sous macOS 9.0.4 et versions ultérieures, l’intégration est automatique via USB. Vous pouvez aussi télécharger les logiciels MGE depuis le site officiel.

Que faire si l’onduleur émet des bips continus ?

Cela indique une batterie faible ou une surcharge. Vérifiez la charge connectée et laissez l’onduleur se recharger. Si le bip persiste, contactez le support.

Puis-je brancher un onduleur sur une multiprise ?

Non, branchez toujours l’onduleur directement sur une prise murale. Une multiprise peut provoquer des interférences et réduire la protection.

Comment réinitialiser l’onduleur après une coupure ?

Après le retour du secteur, l’onduleur se réinitialise automatiquement. Vérifiez que la batterie se recharge normalement.

Où trouver la notice complète ?

La notice est disponible gratuitement au format PDF sur notice-facile.com. Vous pouvez aussi la télécharger depuis le site MGE UPS SYSTEMS.

MODE D'EMPLOI PULSAR ELLIPSE 500 MGE UPS

Logiciel de sécurité et de gestion d'énergie

(pour onduleurs avec port de communication)

Sur les onduleurs disposant d'un port de communication "com. port" (voir au verso de cette notice), il vous est possible d'utiliser des fonctions logicielles de supervision de l'onduleur et de sécurité pour votre système.

Vous trouverez ces logiciels:

soit sur le CD-Rom Solution-Pac s'il est fourni avec votre onduleur. soit en téléchargement libre sur le site WEB de MGE UPS SYSTEMS à l'adresse : http://www.mgeups.com, rubrique "Download area".

En toutes circonstances, le site WEB de MGE UPS SYSTEMS vous permet de télécharger toute mise à jour partielle ou version complète de votre logiciel Solution-Pac.

Sous Windows 2000 et Apple Mac OS > 9.0.4, si votre onduleur MGE UPS SYSTEMS dispose d'un port USB, l'intégration au gestionnaire d'énergie est automatique.

Si vous recherchez des fonctionnalités avancées, vous pouvez installer les logiciels MGE pour Windows 2000 ou Mac OS.

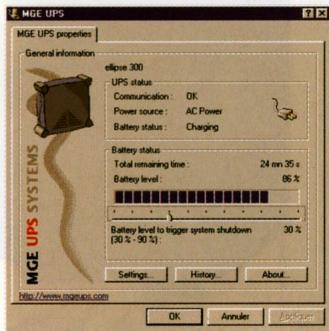

Ecran de supervision de votre onduleur

Communication des ports

Port série

Protection ligne de données

Ports de communication

Si votre onduleur est équipé d'un port de communication en face arrière (repéré "com. port"), vous pouvez utiliser les logiciels MGE UPS SYSTEMS pour encourirer votre onduleur depuis tout ordinateur et assurer la sécurité automatique de ce système (voir au recto).

Port USB

Si vous souhaitez utiliser des fonctions logicielles de surveillance de votre onduleur (sous Windows 98, Windows 2000,...), raccordez le port USB de l'onduleur à un port USB de votre ordinateur grâce au câble fourni avec votre onduleur. NB: sous Windows 95 et NT 4, il n'est pas possible d'exploiter ces fonctions avec un onduleur ayant un port USB. Utilisez un onduleur MGE UPS SYSTEMS avec port série.

Port série

Siyoussouhaitezutiliserdes fonctions logiciellesde surveillance devoire ondulier(sousWindows95/98, Windows2000, Linux, Unixware, Novell Netware...), raccordece port serea un port sereidevotrecordateurgraceau cordonfourniacavecotresondulier. InstallesequenselelogicielSolution-Pac ofMGEUPSYSTEMS.

Protection de la ligne de données

Si votre onduleur est équipé de ports identifiés "data line protection", vous pouvez accroître la protection de votre matériel en éliminant les surtensions et perturbations qui peuvent être véhiculées par les lignes de données (lignes téléphoniques, fax, modem, lignes réseaux informatiques,...). Pour cela, raccordez vos lignes de données en utilisant le cordon fourni et en suivant les instructions/schémas du manuel utilisateur de votre onduleur.
